[논리회로]PC, Program counter

카운터 (Counters)

• 값의 증가, 감소, 리셋이 가능한 순차 회로입니다.
• 로드, 리셋, 증가 등의 제어 비트를 통해 다양한 기능을 수행할 수 있습니다.
• 입력 비트에 따라 카운터의 동작이 결정되며, 여러 제어 비트가 동시에 활성화될 때는 특정 우선 순위에 따라 동작합니다.

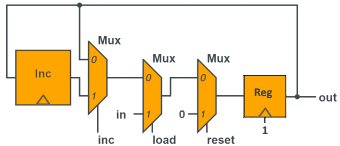

회로 설명

Inc : 현재 값을 1 증가시키는 회로입니다.

Mux: 여러 입력 값중 하나를 선택하여 출력으로 전달하는 회로입니다.

Reg: resister 데이터를 저장하는 레지스터입니다. 클록 신호에 따라 데이터 저장,출력을 유지합니다.





출력과정

1. Inc:현재 register값(out)이 input 으로 들어오고 Inc를 거쳐 (out+1)이 됩니다.

(inc=0이면 out=out// inc=1이면 out=out+1)

2. LoadMux(입력)

load=0이면 MUX는 Inc 출력 값을 그대로 받아들임

load=1이면 Mux는 새로운 input값을 받아들임

3. ResetMux

reset:0이면 LoadMux의 출력을 선택

reset:1이면 출력값은 0으로 함.

4. Resister

클록이 상승모서리면 ResetMux의 출력을 저장

저장된 값이 out으로 출력됨.
